FAG DKLFA30100-2RS轴承

型号：轴承DKLFA30100-2RS

订购电话：15811153859

角接触球轴承单元 DKLFA30100-2RS

双向，螺钉安装，两侧唇密封，带平端的法兰

组件
角接触球轴承单元 DKLFA30100-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰
径向载荷单向轴向载荷双向轴向载荷双侧密封终生润滑，免维护脂润滑
角接触球轴承单元 DKLFA30100-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰
相邻结构设计
角接触球轴承单元 DKLFA30100-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰
相邻结构设计
角接触球轴承单元 DKLFA30100-2RS, 双向，螺钉安装，两侧唇密封，带平端的法兰

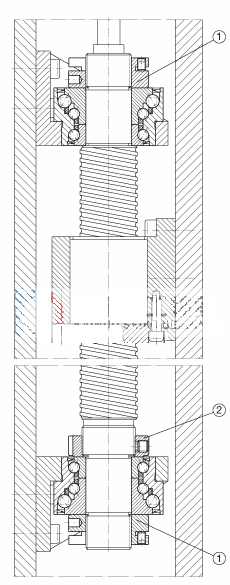

两侧丝杠支撑定位球轴承配置。
转过的圈数表示按 INA 建议的固定螺栓的位置(见表或下面的 "组件")。

d 30  mm
  公差: -0,010
D 62  mm
  公差: -0,013
B 38  mm
  公差: -0,25

A 72  mm

B1 22  mm

D1 100  mm

d1 45,5  mm

d2 8,8  mm

da max 53  mm

da min 40  mm

J 80  mm

r1 min 0,6  mm

rmin 0,3  mm



  注意！
轴承必须是在主要承载方向 H 承受连续载荷。
m 1  kg
  质量
Ca 29000  N
  基本额定动载荷，轴向，←
C0a 64000  N
  基本额定静载荷，轴向， ←
Ca 55000  N
  基本额定动载荷，轴向，主承载方向 H， →
C0a 165000  N
  基本额定静载荷，轴向，主承载方向 H， →
nG Fett 1800  1/min
  脂润滑时的极限转速
MRL 0,75  Nm
  轴承摩擦力矩
caL 900  N/µm
  轴向刚度 ←
caL 1400  N/µm
  轴向刚度 →
ckL 500  Nm/mrad
  倾斜刚度
Mm 1,7  kg x cm^2
  旋转内圈的质量惯性矩
  5  µm
  轴向跳动
丝杠支撑轴承配置的轴向跳动基于内圈旋转。
  6 x M8
  数量 x 固定螺钉的尺寸，根据 DIN 912-10.9 标准
固定螺丝的拧紧力矩必须遵从制造厂商的数据。
螺丝不在供货范围。
1) AM30, ZMA30/52
  推荐 INA 锁紧螺母的代号
2) ZM35
  推荐 INA 锁紧螺母的代号

  锁紧螺母不在供货范围。

样本图
